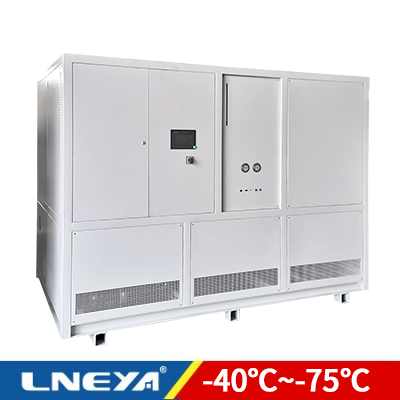

vocs冷凝捕集回收

应用于气体冷凝液化回收。将VOCS气体或其他电子气体通过引风机接入到设备，通过降低温度液化捕集分离到收集罐中，其他气体排放，从而实现气体的冷凝捕集回收。

• 气体换热系统耐压8bar，可定制耐压25bar换热冷箱
• 温度范围从－40℃~－75℃，可以满足不同温度；
• 均采用环保制冷剂；
• 采用二次过冷技术，制冷迅速，温度低；
• 采用品牌压缩机， 主要自牌为都凌、泰康、艾默生谷轮、卡莱尔；
• 蒸发器选用板式换热器，体积小，、停留时间长、效率高；
• 采用冷控件（丹佛斯压力控制器 、平衡阀、 电磁阀、干燥过滤器、艾默生油分离器等）；
• 采用丹佛斯膨胀阀、艾默生电子膨胀阀，控制精度高；
• 采用西门子PLC  ,7寸彩色触摸屏显示，进行自动化控制操作，并具备温度、压力曲线显示、温度记录U盘、故障报警记录；
• 整机安装， 在工厂已将系统测试完毕， 用户只需要将载冷剂管路、冷却水管路安装完毕就可运行；
  工厂测试：每台冷冻机组均在工厂带负载测试不小于12小时；

• 型号	YQH-7515	YQH-7515EX1	YQH-7530	YQH-7530EX1	YQH-7550	YQH-7550EX1
  	YQH-7515W	YQH-7515WEX1	YQH-7530W	YQH-7530WEX1	YQH-7550W	YQH-7550WEX1
  气体流量	15m3/h	15m3/h	30m3/h	30m3/h	50m3/h	50m3/h
  最低温度	-75℃	-75℃	-75℃	-75℃	-75℃	-75℃
  第一级温度	0℃	0℃	0℃	0℃	0℃	0℃
  冷箱承压	8bar	8bar	8bar	8bar	8bar	8bar
  换热面积	1.5m2*2	1.5m2*2	3m2*2	3m2*2	5m2*2	5m2*2
  换热器材质	SUS304	SUS304	SUS304	SUS304	SUS304	SUS304
  压力监控	一二级蒸发捕集器进出口防冰堵压力监控保护
  化霜控制	可根据压力监控，进行化霜控制
  气进出口径	DN25 PN16	DN25 PN16	DN40 PN16	DN40 PN16	DN50 PN16	DN50 PN16
  回收液储罐	7L  可选配安装回收输送泵		10L  可选配安装回收输送泵		15L 可选配安装回收输送泵
  排液口口径	ZG1/2	ZG1/2	ZG1/2	ZG1/2	ZG1/2	ZG1/2
  控制系统	西门子PLC
  显示与记录	7寸彩色触摸屏
  压缩机	艾默生谷轮涡旋柔性压缩机  （防爆为环氧树脂封装处理）
  电源  380V 50HZ  MAX	3KW	3KW	5KW	5KW	8KW	8KW
  尺寸	650*850*1850	900*850*1850	800*1200*1850	1000*1400*1950	1000*1500*1850	1000*1700*1950
  冷却水（水冷设备）25度	1300L/H 1BAR~4BAR  G3/4		1800L/H  1BAR~4BAR  G3/4		3000L/H  1BAR~4BAR  G3/4

•
