应用原理
在使用油扩散泵的高真空环境中都存在着一定的残余气体,大部分以上是水蒸汽、油蒸汽及其他高沸点的蒸汽,但其抽除残余气体的能力低,时间长,而且所有残余气体还是工件的污染源,从而使产品的产量和质量受到影响。超低温直冷机则是解决这类问题的上佳选择。

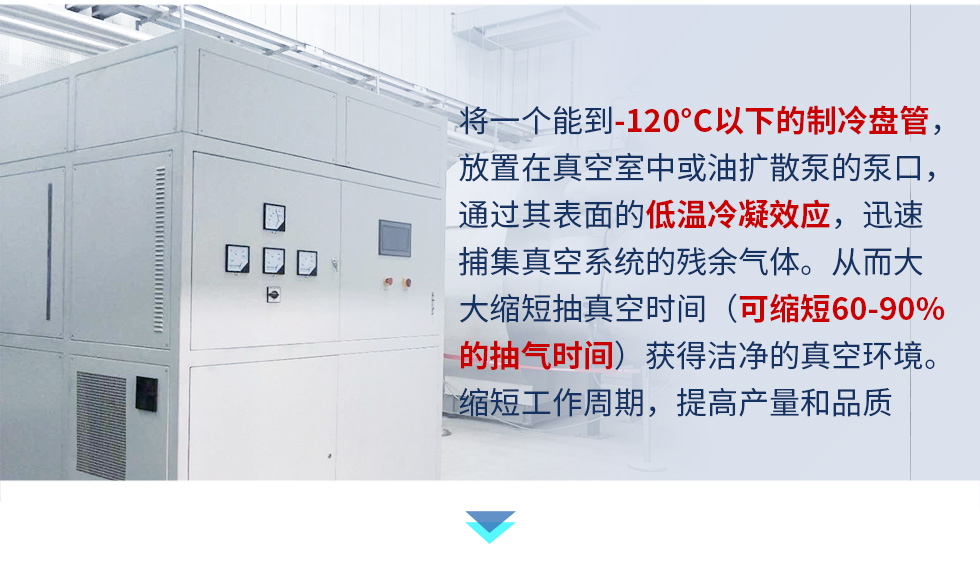

直冷式超低温制冷机的工作原理:将一个能到一120℃以下的制冷盘管,放置在真空室中或油扩散泵的泵口,通过其表面的低温冷凝效应,迅速捕集真空系统的残余气体。从而大大缩短抽真空的时间(可缩短抽气时间)、获得洁净的真空环境。
| 型号 | SLJ-3W | SLJ-4W | SLJ-6W | SLJ-11W | |
| 温度范围 | -110℃～-150℃ | ||||
| 制冷量 | -120℃ | 3kW | 4kW | 6kW | 11kW |
| -135℃ | 2.5kW | 3.3kW | 5kW | 9kW | |
| 蒸发器面积 | 2m2 | 2.8m2 | 4m2 | 7.8m2 | |
| 接口尺寸 | Φ16球口 | Φ22球口 | Φ28球口 | Φ35球口 | |
| 压缩机 | 意大利都凌\卡莱尔 | ||||
| 操作面板 | 7寸彩色触摸屏显示输入、 温度曲线记录 | ||||
| 控制系统 | PLC控制器 | ||||
| 蒸发器 | 板式换热器 | ||||
| 冷凝器 | 套管式水冷冷凝器/列管式水冷冷凝器 | ||||
| 节流方式 | 电子膨胀阀 | ||||
| 干燥过滤器 | 丹佛斯 | ||||
| 油分离器 | 艾默生 | ||||
| 储液器 | 标配：瑞士普 选配：艾默生 | ||||
| 视液镜 | 标配：三花 选配：丹佛斯 | ||||
| 制冷球阀 | 标配：三花 选配：丹佛斯 | ||||
| 中间换热器 | 板式换热器 | ||||
| 制冷附件 | 油分离器、干燥过滤器、膨胀阀、制冷电磁阀、压控、视镜等均采用艾默生/丹佛斯等品牌 | ||||
| 电气 | 中间继电器、断路器、接触器等选择施耐德 | ||||
| 制冷剂 | R404A /R508B/R14/R50混合制冷剂 | ||||
| 安全保护 | 高压保护、断水保护、有过电流保护、漏电保护、相续与断相保护、高温保护、传感器故障、低液位报警等多重安全保护 | ||||
| 管路材质 | 紫铜管 | ||||
| 外壳材质 | 冷轧板喷塑 7035 | ||||
| 冷却水20度 | 3m³/h | 4m³/h | 6m³/h | 10m³/h | |
| 电源 max 380V50HZ | 12kW | 16kW | 24kW | 36kW | |
| 外型尺寸cm | 75*75*175 | 75*75*175 | 100*95*205 | 120*110*205 | |
| 重量 | 350kg | 400kg | 600kg | 950kg | |
| 噪音 | 75分贝以内 | 80分贝以内 | |||
