动力电池温度循环试验箱
Chamber试验箱 454
产品介绍

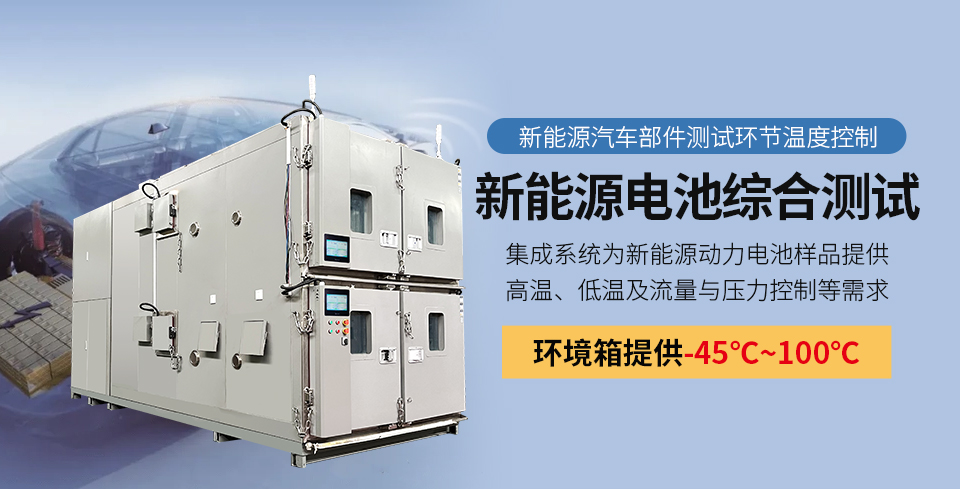

集成系统为新能源动⼒电池样品提供⾼温、低温及流量与压⼒控制等需求。

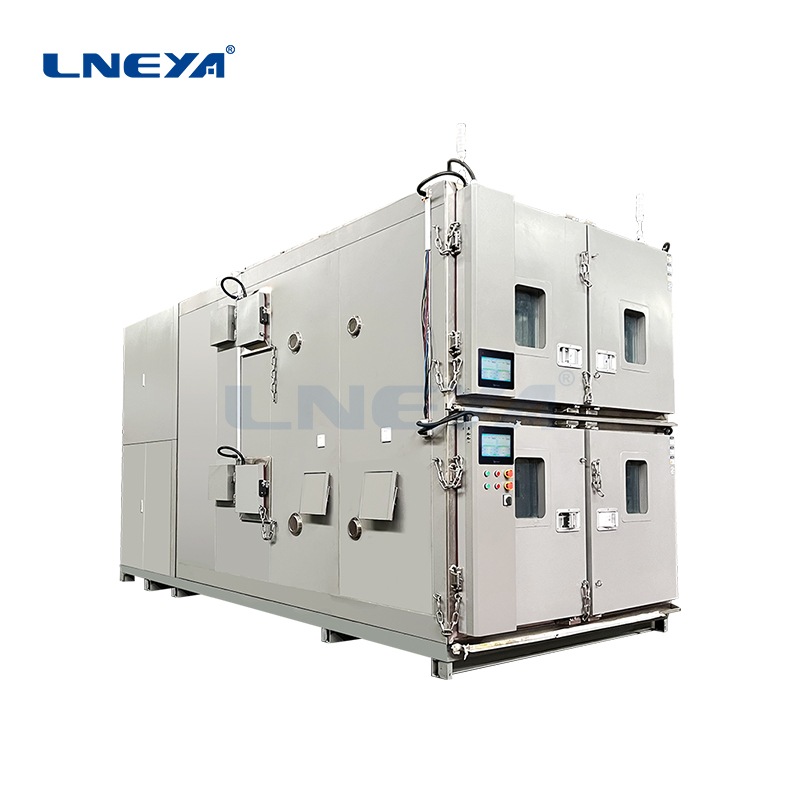

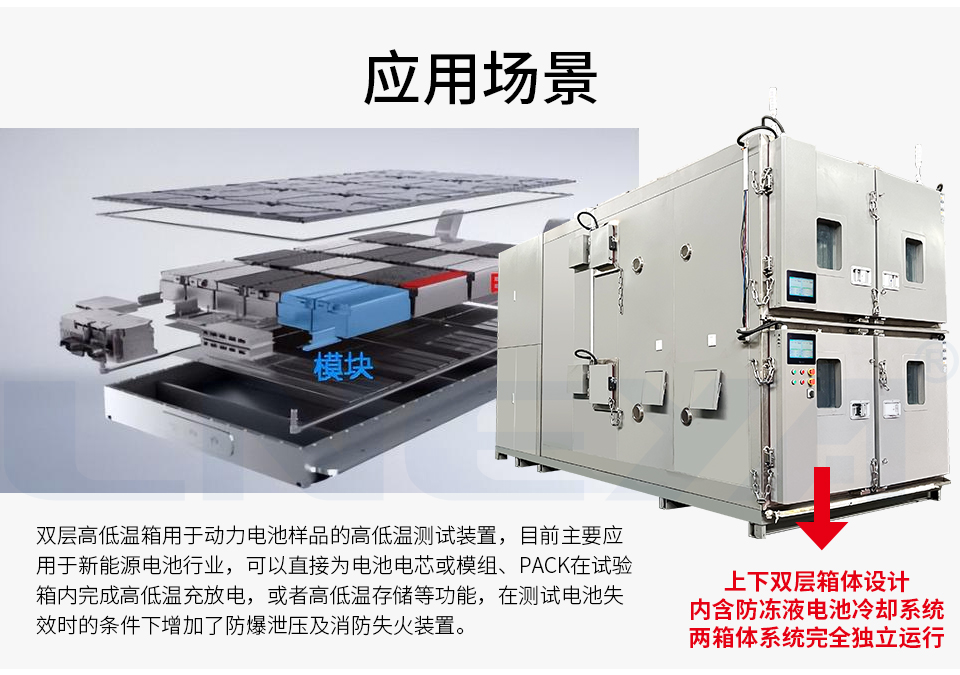

双层⾼低温箱⽤于动⼒电池样品的⾼低温测试装置，⽬前主要应⽤于新能源电池⾏业，可以直接为电池电芯或模组、PACK在试验箱内完成⾼低温充放电，或者⾼低温存储等功能，在测试电池失效时的条件下增加了防爆泄压及消防失⽕装置。
| 新能源电池综合测试高低温箱 | |||||||||
| 产品说明 | 双层高低温箱用于爆炸性样品的高低温测试装置，目前主要应用于新能源电池行业，可以直接为电池电芯或模组、PACK在试验箱内完成高低温充放电，或者高低温存储等功能，在测试电池失效时的条件下增加了防爆泄压及消防失火装置。 | ||||||||

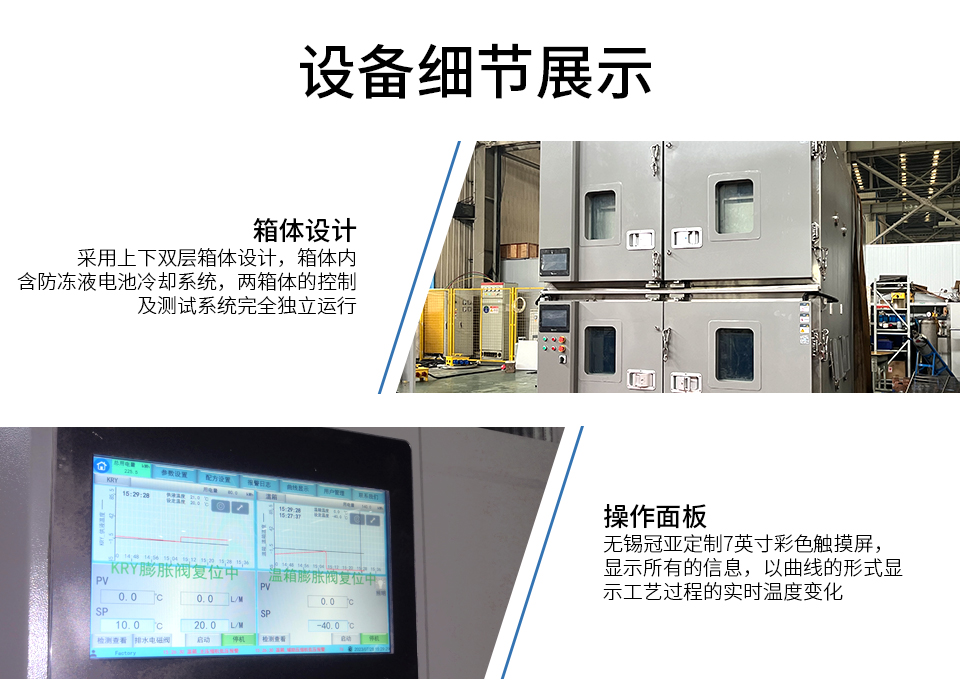

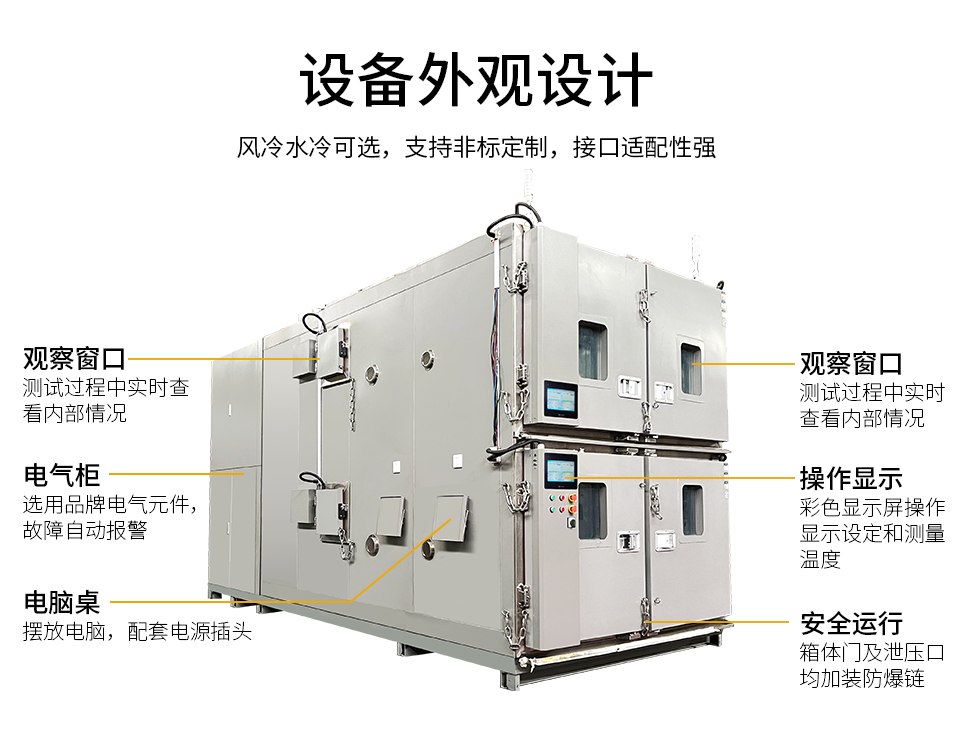

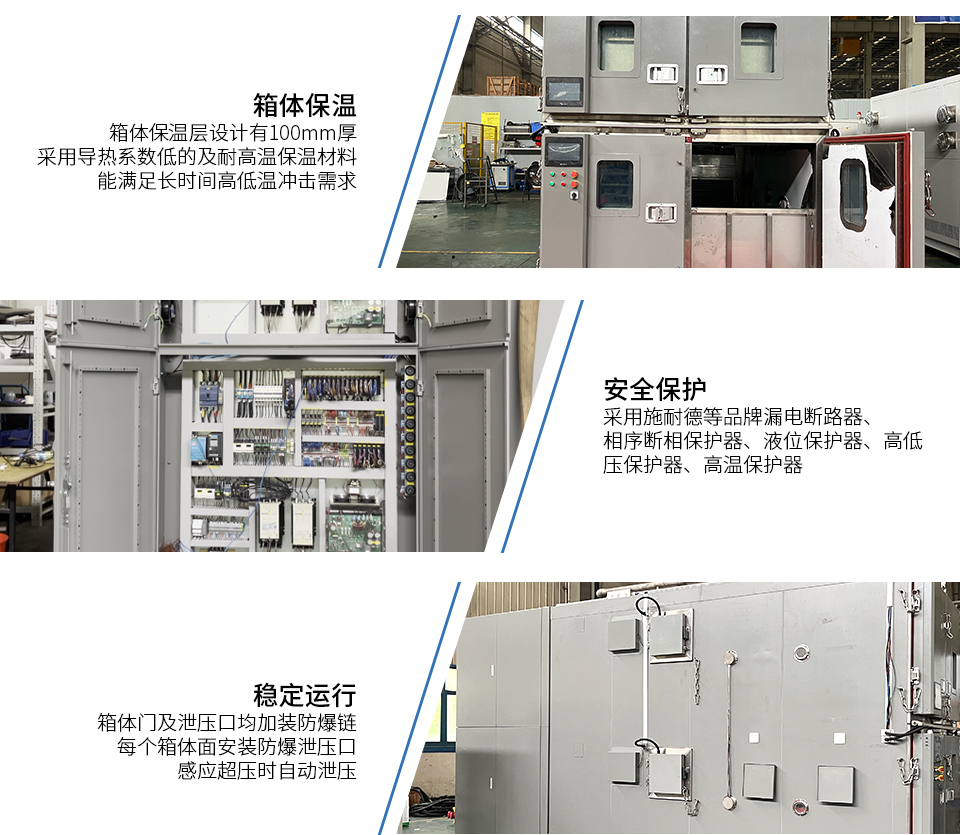

| 设计特点 | 1、采用上下双层箱体设计，箱体内含防冻液电池冷却系统，两箱体的控制及测试系统完全独立运行； 2、箱体门及泄压口均加装防爆链； 3、箱内采用全不锈钢满焊设计，可以满足消防水0.5m储存需求； 4、箱体保温层设计有100mm厚，采用导热系数低的保温材料及耐高温材料组成，能满足-40度到100度长时间高低温冲击需求； 5、每个箱体面安装防爆泄压口，感应超压时自动泄压； 6、本装置制冷系统采用变频控制，结合热气及电加热控制算法，高效运行，节能200%以上。 | ||||||||
| 型号 | GD-9000-2-B1-KRYCH-4A15W | GD-9000-2-B1-KRYCH-475W | GD-9000-2-B1-KRYCH-4A10W | GD-1000-B1-KRYCH-475 | |||||
| 温度范围 | -40℃～100℃ 防冻液 | -40℃～100℃ 试验箱 | -40℃～100℃ 防冻液 | -40℃～100℃ 试验箱 | -40℃～100℃ 防冻液 | -40℃～100℃ 试验箱 | -40℃～100℃ 防冻液 | -40℃～100℃ 试验箱 | |

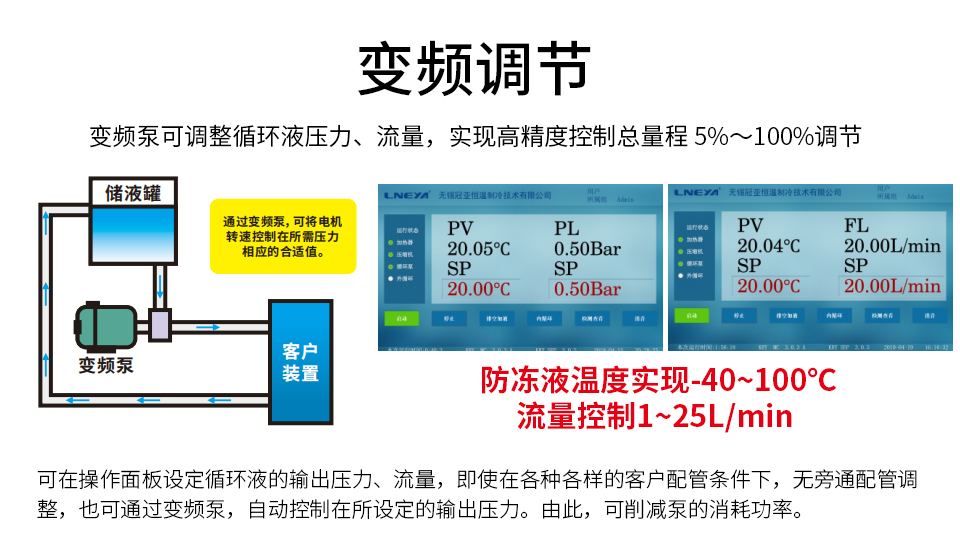

| 防冻液流量控制 | 1L/min~40L/min | 1L/min~25L/min | 1L/min~25L/min | 1L/min~10L/min | |||||
| 防冻液流量控制精度 | ±0.2L/min | ±0.2L/min | ±0.2L/min | ±0.2L/min | |||||
| 防冻液压力 | 测量显示进出液口压力及在触摸屏上显示压力 | ||||||||
| 试验箱尺寸(W*H*D) | 上层腔体cm | 220*322*120 | 220*322*120 | 220*322*120 | 单个腔体： 100*100*100 | ||||
| 上层腔体cm | 220*322*110 | 220*322*110 | 220*322*110 | ||||||
| 加热功率 | 15kW | 14kW | 7.5kW | 14kW | 10kW | 14kW | 7.5kW | 6kW | |
| 制冷量 防冻液 | 135℃ | 15kW | 7.5kW | 10KW | 7.5kW | ||||
| 20°℃ | 15kW | 7.5kW | 10KW | 7.5kW | |||||
| 0℃ | 15kW | 7.5kW | 10KW | 7.5kW | |||||
| -20℃ | 10kW | 4.5kW | 6KW | 4.5kW | |||||
| -35℃ | 4kW | 1.8kW | 2.5KW | 1.8kW | |||||
| 试验箱 | 升温速率 | 25～+100℃≥±2℃/Min （空载、全程平均） （5~25℃可定制） | |||||||
| 降温速率 | 25～-40℃≥1℃/Min （空载、全程平均） （5~25℃可定制） | ||||||||
| 防冻液温控精度 | ±0.1℃ | ||||||||
| 高低温腔温度均匀度 | ≤±1℃ （空载） | ||||||||
| 循环风量 | 5000m³/h | 2500m³/h | |||||||
| 控制方式 | 分段模糊PID算法控制 | ||||||||
| 通信协议接口 | CAN/TCP/RS485 | ||||||||
| 设备内部温度反馈 | 设备箱体内部温度、制冷系统冷凝温度、压缩机吸气温度、冷却水温度(水冷设备有) | ||||||||
| 高温降温模块 | 可以从高温100℃降温 | ||||||||
| 循环泵 | 采用磁力驱动泵 | ||||||||
| 压缩机 | 品牌变频压缩机 | ||||||||
| 蒸发器 | 板式/翅片式换热器 | ||||||||
| 制冷附件 | 艾默生/丹佛斯品牌 干燥过滤器、油分离器等 | ||||||||
| 节流方式 | 电子膨胀阀 | ||||||||
| 制冷剂 | R125/R404A | ||||||||
| 安全防护 | 相序断相保护器、冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | ||||||||
| 水冷冷凝器 | 套/壳管式换热器 | ||||||||
| 操作面板 | 10寸彩色触摸屏,温度曲线显示\EXCEL 数据导出 | 7寸彩色触摸屏,温度曲线显示\EXCEL 数据导出 | |||||||
| 内部预留防冻液接口 | ZG3/4 | ZG3/8 | |||||||
| 冷却水20℃ | 25m3/H | 20m3/H | 20m3/H | 7m3/H | |||||
| 外型尺寸(W*H*D)cm | 240*560*285 | 240*560*285 | 240*560*285 | 120*205*205 | |||||
| 内底板承重 | 1500kg | 1500kg | 1500kg | 120kg | |||||
| 重量 | 4600kg | 4200kg | 4200kg | 600kg | |||||
| 电源 | 380V 50HZ | ||||||||
| 保温材质 | 玻璃纤维棉&聚氨酯 | ||||||||
| 内箱材质 | SUS304不锈钢拉丝板 | ||||||||
| 外箱材质 | 冷轧钢板+喷塑 | ||||||||
| 执行满足标准 | GB/T 2423.1;GB/T 2423.2;GB/T 2423.3;GB/T 2423.4;GB/T 5170.2;GB/T 5170.5;GB/T 11158;GB/T 10589;GB/T 10592; GB/T 10586;IEC 60068 | ||||||||
