电子泵用制冷加热控温系统
电子泵用制冷加热控温系统
435
功能参数
- 电源功率(kW)：24~95
- 加热功率(kW)：15~60
- 流量输出(L/min)：7~24
- 流量控制精度：±0.2L/min
- 控温精度：±0.5℃
- 冷却方式：水冷

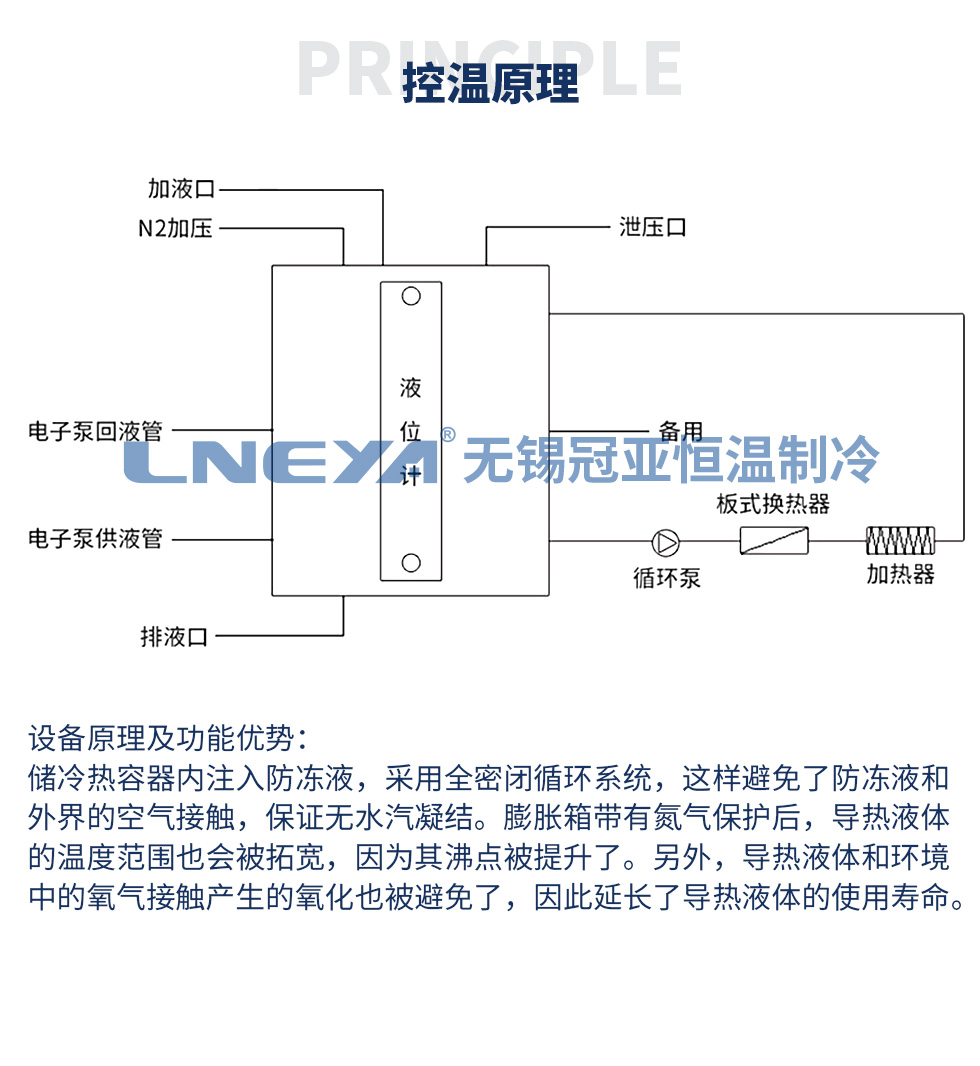

控温系统控制原理
80L压力容器内注入防冻液，采用全密闭循环系统，这样避免了防冻液和外界的空气接触的机会， 保证无水汽凝结。膨胀箱带有氮气保护后，导热液体的温度范围也会被拓宽，因为其沸点被提升 了。导热液体和环境中的氧气接触产生的氧化也被避免了，因此延长了导热液体的使用寿命。
| 型号 | KRYP-15W KRYP-15 |
KRYP-25W | KRYP-38W | KRYP-60W | |
| 温度范围 | -40℃～135℃ | ||||
| 罐内容积 | 60L | 100L | 200L | 300L | |
| 加热功率 | 15kW | 25kW | 38kW | 60kW | |
| 制 冷 量 |
135℃ | 15kW | 25kW | 38kW | 60kW |
| 20℃ | 15kW | 25kW | 38kW | 60kW | |
| 0℃ | 15kW | 25kW | 38kW | 60kW | |
| -20℃ | 10kW | 16kW | 26kW | 37kW | |
| -35℃ | 4kW | 6.5kW | 10kW | 15kW | |
| 温控精度 | ±0.3℃ | ||||
| 系统压力显示 | 制冷系统、循环系统压力采用压力传感器检测显示在触摸屏上 | ||||
| 控制器 | PLC控制器，模糊PID控制算法 | ||||
| 通信协议 | 以太网接口TCP/IP协议 | ||||
| 设备内部温度反馈 | 设备罐内部温度、制冷系统冷凝温度、压缩机吸气温度、冷却水温度（水冷设备有） | ||||
| 加热 | 指系统最大的加热输出功率（根据各型号） 加热器有三重保护，独立温度限制器，确保加热系统安全 加热功率10kW采用调压器，加热功率输出控制采用4～20mA线性控制 |
||||
| 制冷能力 | 指在不同的温度具备带走热量的能力（理想状态下），实际工况需要考虑环境散热，请适当放大，并且做好保温措施。 | ||||
| 高温降温模块 | 可以从高温150度降温模块 | ||||
| 循环泵流量、压力 | 磁力驱动泵 | ||||
| max | 110L/min 2.5BAR | 150L/min 2.5BAR | 200L/min 2.5BAR | 300L/min 2.5BAR | |
| 电源 380V50HZ | 24kW max | 38kW max | 58kW max | 95kW max | |
| 外型尺寸（水冷） cm | 100*150*185 | 100*150*185 | 200*145*205 | 200*145*205 | |
| 压缩机 | 艾默生谷轮涡旋柔性压缩机 | ||||
| 蒸发器 | 板式换热器 | ||||
| 制冷附件 | 艾默生/丹佛斯品牌 干燥过滤器、油分离器等 | ||||
| 节流方式 | 电子膨胀阀 | ||||
| 操作面板 | 7寸彩色触摸屏，温度曲线显示\EXCEL 数据导出 | ||||
| 安全防护 | 具有自我诊断功能；相序断相保护器、冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | ||||
| 制冷剂 | R-404A/R507C | ||||
| 电子泵用接口 | DN50 PN10 RF | DN65 PN10 RF | DN80 PN10 RF | DN100 PN10 RF | |
| 水冷型 W | 带W型号为水冷型 | ||||
| 水冷冷凝器 | 特别注意本系列产品水路设备冷凝器采用板式换热器，需要冷水机供水或低硬度自来水需要净水过滤器 | ||||
| 冷却水 25度 | 7m³/H DN40 |
12m³/H DN50 |
17m³/H DN50 |
24m³/H DN65 |
|
| 外壳材质 | 冷轧板喷塑 （标准颜色7035） | ||||
| 温度扩展 | -40℃～150℃ | ||||
