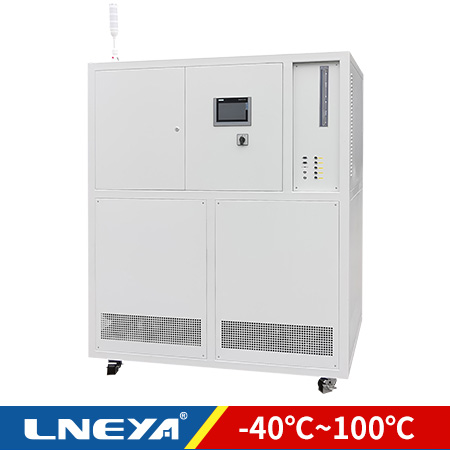

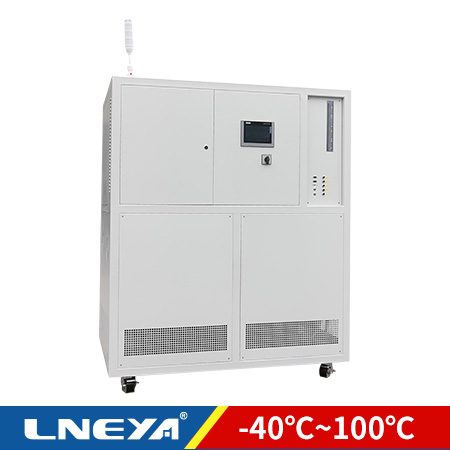

KRY 0℃~100℃ 一拖六 温度6组一致,压力/流量独立控制 2021/10/22 制冷加热控温控流量系统-常温 305 功能参数 电源功率(kW):38~82 加热功率(kW):15~38 流量输出(L/min):2~20 流量控制精度:±0.2L/min 控温精度:±0.5℃ 冷却方式:水冷
产品介绍 应用: 测试的物件连接到一个测试平台适配器上,部件内部通过乙二醇水溶液来冷却和加热测试。 测试部件需要经历一个特定的温度变化曲线,并且记录温度的变化。温度变化的范围通常从-40到100度。(可扩展到150度) 进行耐受性测试时,通常会无限循环进行。 系统优势 防冻液的温度从-40度 到100度 非常陡的温度梯度变化 出口温度限制 可视化、数据存储和汇报分析 温控设备可以灵活地与其它的测试平台进行连接 配置有强劲的循环泵,同时确保高粘度液体的输送。采用比例调节阀控制流量输出,实现高精度控制总量程 调节 采用全密闭循环系统,这样避免了防冻液和外界的空气接触的机会,保证无水汽凝结。膨胀箱带有氮气保护后,导热液体的温度范围也会被拓宽,因为其沸点被提升了。另外,导热液体和环境中的氧气接触产生的氧化也被避免了,因此延长了导热液体的使用寿命。 触控界面优化了设备的可用性。多层级用户可以通过密码保护实现。被指定的操作人员具有有限的权限,只可以接受设定。这避免了对于参数的意外修改和误操作。运行被连续地监控着。警告和故障会被清晰地显示并且必要时系统会自动关闭。故障可以被追踪,因此测试无需从新开始做。 这时,已有的记录会被调用。系统具有多种数据和通信通道,可以根据具体的应用来进行调节。温度控制单元也可以通过网络被远程控制或将其包含在一个控制系统中。 型号 KRY-A25W/6S KRY-A38W/6S KRY-A60W/6S 温度范围 0℃~+100℃ 控温精度 ±0.5℃ ±0.5℃ ±0.5℃ 温度反馈 Pt100 Pt100 Pt100 温度显示 0.01k 0.01k 0.01k 每组流量控制 2~20 L/min 2~20 L/min 2~20 L/min 每组流量控制精度 ±0.2L ±0.2L ±0.2L 流体输出组数 6组 6组 6组 每组压力控制 0.2bar~2.5bar 0.2bar~2.5bar 0.2bar~2.5bar 关于流量压力说明 设备可以单独控制流量,也可单独控制压力。需要同时控制采用不同方案(需定制) 加热功率 15kW 25kW 38kW 制冷量 100℃ 25kW 38kW 60kW 20℃ 25kW 38kW 60kW 5℃ 18kW 27kW 42kW 压缩机 艾默生谷轮涡旋柔性压缩机 膨胀阀/电磁阀 丹佛斯热力膨胀阀/卡士妥电磁阀 油分离器 艾默生 干燥过滤器、压控 丹佛斯 蒸发器 丹佛斯/高力板式换热器 循环泵 南方离心泵 可选配进口品牌磁力泵 变频器 台达 流量、压力传感器 德国品牌流量计,杰佛伦压力传感器 输入、显示 10寸彩色触摸屏\ 西门子S7-1200 PLC控制器 通信 Modbus RTU协议RS485接口,选配 CAN通信总线、以太网接口TCP/IP协议 安全保护 具有自我诊断功能;冷冻机过载保护;高压压力开关,过载继电器、热保护装置、低液位保护、高温保护、传感器故障保护等多种安全保障功能 是否为全密闭系统 整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质。 制冷剂 R404A/R507C/R125/N40 四种制冷剂均可使用 外输出接口尺寸 有六组进出液口,G3/4 水冷型at 20度 6000L/H G1 1/8 9000L/H DN40 15000L/H DN50 水冷冷凝器 沈氏套管式换热器 电380V50HZ 38kW 55kW 82kW 水冷尺寸cm 120*180*205 145*205*225 145*205*225 重量 900kg 1200kg 1950kg 选配 220V 60HZ三相 400V 50HZ三相 440V 60HZ三相 选配 温度扩展到-40℃~+135℃ 外循环管路确保管径DN15或DN20,不要人为节流管路,会增加循环泵负载。管道需要做好保温,可以采用耐高温橡塑保温管。 当温度低于常温条件下,制冷系统采用制冷PID调节制冷量,不采用加热对抗方式,达到节能目的 上一篇: KRY 0℃~100℃ 一拖三 温度三组一致,压力/流量独立控制
