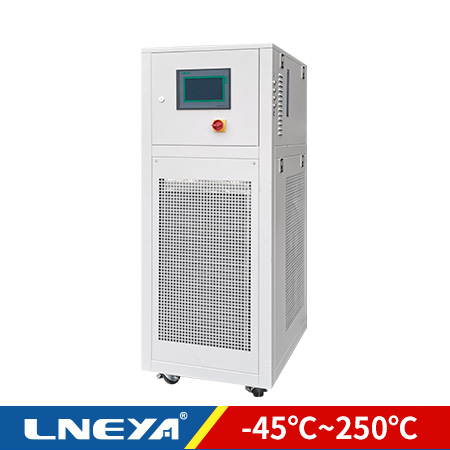

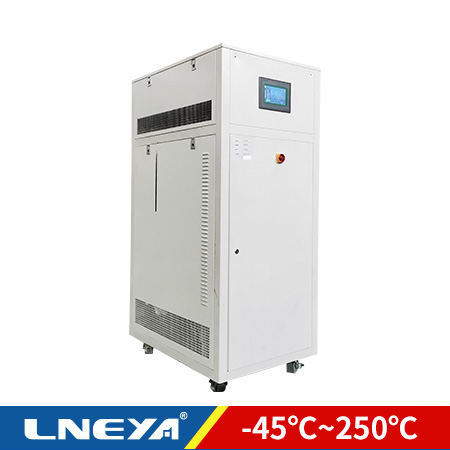

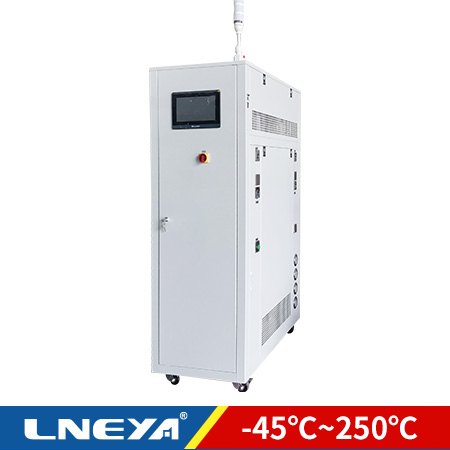

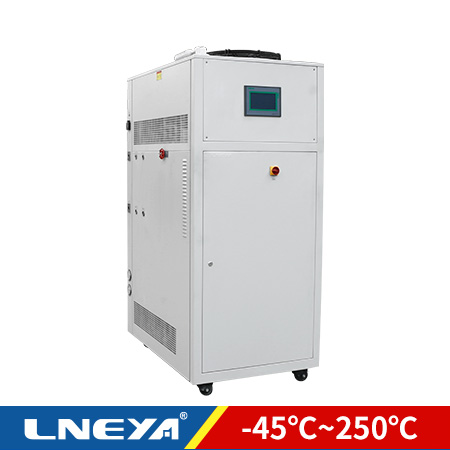

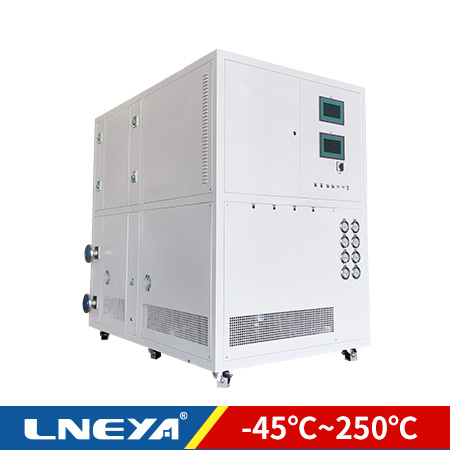

TES -45℃~250℃

功能参数

  • 电源功率(kW):6~36
  • 加热功率(kW):3~25
  • 流量(L/min):20~150
  • 压力(bar):2.5
  • 导热介质控温精度:±0.3℃
  • 冷却方式:风冷/水冷

TES -45℃~250℃-冠亚恒温TES -45℃~250℃-冠亚恒温TES -45℃~250℃-冠亚恒温TES -45℃~250℃-冠亚恒温TES -45℃~250℃-冠亚恒温TES -45℃~250℃-冠亚恒温

无锡冠亚恒温制冷(LNEYA)的液体温度控制技术,主要用于半导体测试中的温度测试模拟,具有宽温度定向和高温升降,温度范围-85℃~250℃,适合各种测试要求。LNEYA探索和研究元件测试系统,致力于解决电子元器件中温度控制滞后的问题,冷却技术可直接从300℃进行冷却。该产品适用于电子元器件的jing确温度控制需求。
在用于恶劣环境的半导体电子元件的制造中,IC封装组装和工程和生产的测试阶段包括在温度(-85℃至+ 250℃)下的电子冷热测试和其它环境测试模拟。
 型号 TES-4525
TES-4525W
TES-4555
TES-4555W
TES-45A10
TES-45A10W
TES-45A15
TES-45A15W
TES-45A25
TES-45A25W
温度范围  -45℃~250℃
加热功率 3.0kW 5.5kW 10kW 15kW 25kW
制冷量 250℃ 3.0kW 5.5kW 10kW 15kW 25kW
100℃ 2.5kW 5.5kW 10kW 15kW 25kW
20℃ 2.5kW 5.5kW 10kW 15kW 25kW
0℃ 2.5kW 5kW 10kW 15kW 25kW
-20℃ 1kW 2.9kW 6kW 11kW 16kW
-40℃ 0.3kW 0.9kW 2kW 3.8kW 5.3kW
导热介质温控精度 ±0.3℃ ±0.3℃ ±0.3℃ ±0.3℃ ±0.3℃
系统压力显示 制冷系统、循环系统压力采用压力传感器检测显示在触摸屏上
控制器 西门子 S7-1200PLC,模糊PID控制算法,具备串级控制算法
温度控制 导热介质出口温度控制模式
外接温度传感器:(PT100或4~20mA或通信给定)控制模式(串级控制)
可编程 可编制5条程序,每条程序可编制40段步骤
通信协议 以太网接口TCP/IP协议
设备内部温度反馈 设备导热介质出口温度、介质进口温度、制冷系统冷凝温度、环境温度、压缩机吸气温度、冷却水温度(水冷设备有)
外接入温度反馈 PT100或4~20mA或通信给定
串级控制时 导热油出口温度与外接温度传感器的温度差可设定可控制
温差控制功能 设备进液口温度与出液口温度的温度差值可设定可控制(保护系统安全)
密闭循环系统 整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质。
加热 指系统最大的加热输出功率(根据各型号)
加热器有三重保护,独立温度限制器,确保加热系统安全
功率大于10kW采用调压器,加热功率输出控制采用4~20mA线性控制
制冷能力 指在不同的温度具备带走热量的能力(理想状态下),实际工况需要考虑环境散热,请适当放大,并且做好保温措施。
循环泵流量、压力
max
磁力驱动泵
25L/min 2.5bar 50L/min 2.5bar 50L/min 2.5bar 110L/min 2.5bar 150L/min 2.5bar
压缩机 泰康 艾默生/丹佛斯
蒸发器 板式换热器
制冷附件 丹佛斯/艾默生配件(干燥过滤器、油分离器、高低压保护器、视镜)
节流方式 电子膨胀阀
操作面板 无锡冠亚定制7英寸彩色触摸屏,温度曲线显示\EXCEL 数据导出
安全防护 具有自我诊断功能;相序断相保护器、冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。
制冷剂 R-404A / R507C
接口尺寸 ZG1/2 ZG3/4 ZG3/4 ZG1 DN32 PN10 RF
外型尺寸 cm 45*70*160 55*70*175 65*85*185 80*120*185 100*150*185
风冷型 采用铜管铝翅片冷凝方式
水冷型 W 带W型号为水冷型
水冷冷凝器 板式换热器(特别注意要求使用冷水机供水)
冷却水量at20℃ 1.1m³/h
ZG1/2
1.5m³/h
ZG3/4
2.6m³/h
ZG3/4
3.6m³/h
ZG1
7m³/h
DN40
电源 380V50HZ 6kW max 9kW max 16kW max 23kW max 36kW max
电源 可定制460V 60HZ、220V 60HZ 三相
外壳材质 冷轧板喷塑 (标准颜色7035)
隔离防爆 可定制隔离防爆(EXdIIBT4)
无锡冠亚防爆产品安装许可证号:PCEC-2017-B025
正压防爆 可定制正压防爆(EXPXdmbIICT4) 正压系统必须是水冷设备
无锡冠亚防爆产品安装许可证号:PCEC-2017-B025
