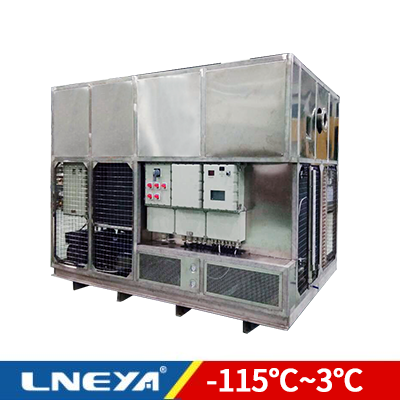

小型气体冷凝液化系统 2021/10/22 VOCs冷凝回收装置 冷凝捕集制冷系统(环境友好) 12920 功能参数 电源功率(kW):1.2~10 最低制冷量(kW):0.8~5 气体流量(m³/h):5~50 冷箱承压(bar):0.8~5 回收液储罐(L):2~15 冷却方式:水冷/水冷
产品介绍 冷凝工艺原理: 将挥发VOCS气体导入到设备冷箱(装置多设置冷凝温度 3℃ -40℃ -75℃ -115℃)可以定制其他温度区,跟进需求进行卓冷凝液化。部分连续生产工艺在低温段做了双路切换工艺(一侧冰堵后,直接却换到另一路换热冷箱冷凝,同时冰堵测做融霜处理)。 技术参数: 1、气体处理量:100m3/h~ 2500m3/h 5m3/h 100m3/h 300m3/h 400m3/h 600m3/h 800m3/h 1000m3/h 1500m3/h 2000m3/h 2、运行功率:3kw~300kw 3、系统压力差:250pa~450pa 4、低温度:1℃ -40℃ -75℃ -115℃ 5、防爆类型:正压型 EXpxdmbII BT4 隔爆型 EXdII BT4 6、单位能耗:3℃ -40℃ -75℃ 三温度冷凝回收 大于100m3/h 三冷凝回收装置耗电小于 0.2kw/m3 (此指标视环境温度、湿度,现场条件及溶剂气体浓度不同略有不同) 7、尾气排放:对于溶剂气体的回收处理,可根据需求符合20g/m3的尾气排放标准;如果气体中有低沸点气体(冷凝未能液化的),可通过活性炭吸附、膜处理等工艺再次分离处理回收,使排放气体达到要求。 冷凝工艺原理: 将挥发VOCS气体导入到设备冷箱(装置多设置冷凝温度 3℃ -40℃ -75℃ -115℃)可以定制其他温度区,跟进需求进行卓冷凝液化。部分连续生产工艺在低温段做了双路切换工艺(一侧冰堵后,直接却换到另一路换热冷箱冷凝,同时冰堵测做融霜处理)。 挥发性VOCS 活性炭吸附 本装置运行效果优越 1、储罐区:排空阀门的呼吸挥发损耗; 2、装卸转运区:槽车排空呼吸挥发损耗; 3、生产投放区:拉缸、搅拌反应釜溶剂挥发损耗 压缩机 艾默生谷轮、意大利都凌、比泽尔等品牌 制冷阀件 艾默生、卡斯托、丹佛斯等品牌 泵 采用磁力循环泵 控制系统 西门子S7-200系列PLC模块 及西门子防爆触摸屏 铜管铝翅片换热冷箱 无锡冠亚设计 外协加工 制冷蒸发换热器 高力板式换热器 接触器等电气元件 施耐德品牌 隔离防爆电气柜 采用新黎明品牌等品牌 下一篇: VOCs冷凝回收系统
