制冷加热控温系统的典型应用:高压反应釜冷热源动态恒温控制、双层玻璃反应釜冷热源动态恒温控制、双层反应釜冷热源动态恒温控制、微通道反应器冷热源恒温控制;小型恒温控制系统、蒸馏系统控温、材料低温高温老化测试、组合化学冷源热源恒温控制、半导体设备冷却加热、真空室制冷加热恒温控制。
制冷加热控温系统优点与功能:温度范围从-120℃至350℃,性能优越,高精度、智能型温度控制。多功能报警系统和安全功能、7寸、10寸彩色TFT触摸屏图形显示,采用磁力驱动泵,没有轴封泄漏问题。高温降温技术,可以从300℃直接制冷降温【因为只有膨胀腔体内的导热介质才和空气中的氧气接触(而且膨胀箱的温度在常温到60度之间),可以达到降低导热介质被氧化和吸收空气中水份的风险。

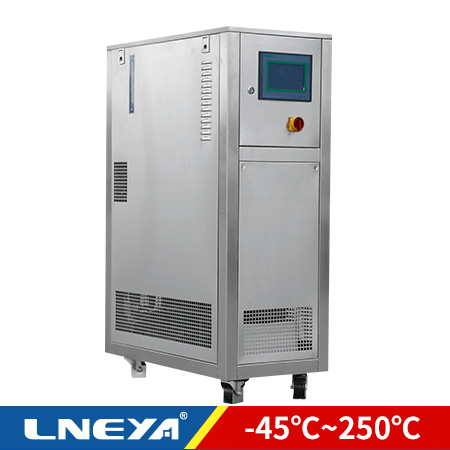

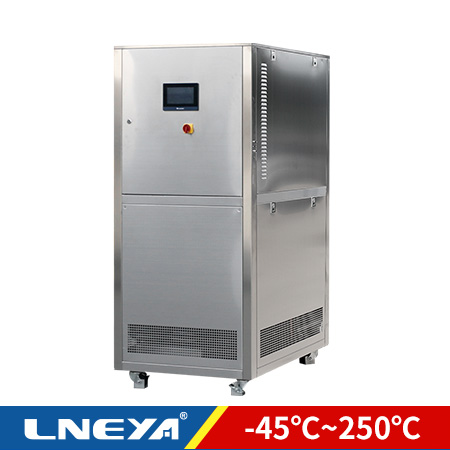

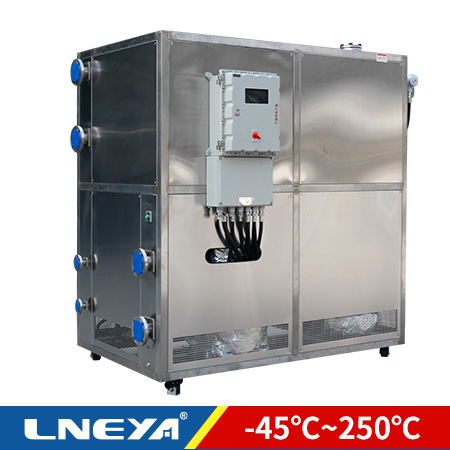

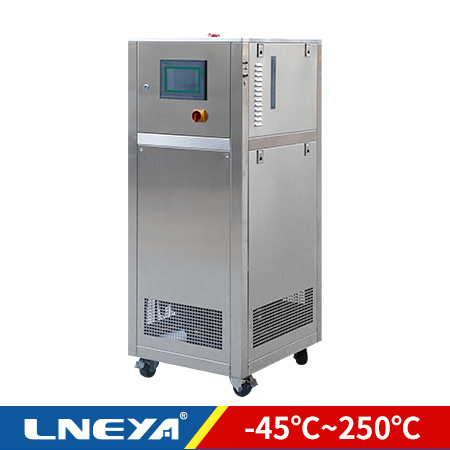

型号 | SUNDI-535 SUNDI-535W |
SUNDI-555 SUNDI-555W |
SUNDI-575 SUNDI-575W |
SUNDI-5A10 SUNDI-5A10W |
SUNDI-5A15 SUNDI-5A15W |
SUNDI-4A25 SUNDI-4A25W |
SUNDI-4A38W | SUNDI-4A60W | SUNDI-4A95W | SUNDI-4A130W | SUNDI-4A200W | |
介质温度范围 | -45℃~+250℃ | |||||||||||
控制系统 | 前馈PID ,无模型自建树算法,PLC控制器 | |||||||||||
温控模式选择 | 物料温度控制与设备出口温度控制模式 可自由选择 | |||||||||||
温差控制 | 设备出口温度与反应物料温度的温差可控制、可设定 | |||||||||||
程序编辑 | 可编制5条程序,每条程序可编制40段步骤 | |||||||||||
通信协议 | MODBUS RTU 协议 RS 485接口 | |||||||||||
外接入温度反馈 | PT100或4~20mA或通信给定(默认PT100) | |||||||||||
温度反馈 | 设备导热介质 进口温度、出口温度、反应器物料温度(外接温度传感器)三点温度 | |||||||||||
导热介质温控精度 | ±0.5℃ | ±1℃ | ||||||||||
反应物料温控精度 | ±1℃ | ±1.5℃ | ||||||||||
加热功率 kW | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
制冷量 kW AT | 250℃ | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 |
100℃ | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
20℃ | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
0℃ | 3 | 5 | 7 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
-20℃ | 1.5 | 2.9 | 4.2 | 6 | 11 | 16 | 26 | 34 | 50 | 70 | 120 | |
-40℃ | 0.45 | 0.9 | 1.5 | 2 | 3.8 | 4.7 | 9 | 12 | 18 | 24 | 43 | |
泵流量压力 max L/min bar | 35 | 35 | 50 | 60 | 110 | 150 | 200 | 250 | 400 | 400 | 600 | |
2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||
循环泵 | 冠亚磁力驱动泵 | 德国品牌磁力驱动泵 | ||||||||||
压缩机 | 法国泰康、艾默生谷轮、丹佛斯、卡莱尔 | |||||||||||
膨胀阀 | 丹佛斯/艾默生热力膨胀阀 | |||||||||||
蒸发器 | 丹佛斯/高力板式换热器 | |||||||||||
操作面板 | 7英寸彩色触摸屏,温度曲线显示、记录 | |||||||||||
安全防护 | 具有自我诊断功能;冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。 | |||||||||||
密闭循环系统 | 整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质。 | |||||||||||
制冷剂 | R-404A/R507C | |||||||||||
接口尺寸 | G3/4 | G3/4 | G3/4 | G1 | G1 | DN32 PN10 | DN50 PN10 | DN50 PN10 | DN65 PN10 | DN65 PN10 | DN65 PN10 | |
水冷型 W 温度 20度 |
800L/H 1.5bar~4bar G1/2 |
1500L/H 1.5bar~4bar G3/4 |
1800L/H 1.5bar~4bar G3/4 |
2600L/H 1.5bar~4bar G1 |
3200L/H 1.5bar~4bar G1 |
7m³/H 1.5bar~4bar DN40 |
12m³/H 1.5bar~4bar DN50 |
17m³/H 1.5bar~4bar DN65 |
24m³/H 1.5bar~4bar DN65 |
32m³/H 1.5bar~4bar DN80 |
42m³/H 1.5bar~4bar DN100 |
|
外型尺寸(风) cm | 55*100*175 | 55*100*175 | 55*100*175 | 70*100*175 | 80*120*185 | 80*120*185 | / | / | / | / | / | |
外型尺寸(水) cm | 55*100*175 | 55*100*175 | 55*100*175 | 70*100*175 | 70*100*175 | 80*120*185 | 80*120*185 | 150*100*185 | 205*145*205 | 245*145*205 | 300*160*225 | |
隔爆尺寸 cm | 45*110*130 | 55*120*170 | 55*120*170 | 70*125*175 | 80*145*185 | 105*120*185 | 100*175*185 | 205*145*205 | 205*145*205 | 245*145*205 | 300*160*225 | |
正压尺寸(水)cm | 110*95*195 | 110*95*195 | 110*95*195 | 110*95*195 | 135*145*195 | (135+60) *145*225 | (135+60) *145*225 | (185+60) *145*225 | (185+100) *145*225 | (185+100) *145*225 | (185+150) *165*225 | |
重量kg | 180 | 195 | 260 | 320 | 390 | 620 | 820 | 1100 | 1350 | 1680 | 2250 | |
电源 380V 50hz | 6.5kW | 9kW | 11.5kW | 16kW | 23kW | 36kW | 55kW | 89kW | 135kW | 180kW | 280kW |
